Précision micrométrique
jusqu’à 0,004 mm en petit champ (80 × 50 mm) et 0,01 mm en grand champ (220 × 150 mm).
SCANNER 3D D’INSPECTION • HAUTE PRÉCISION

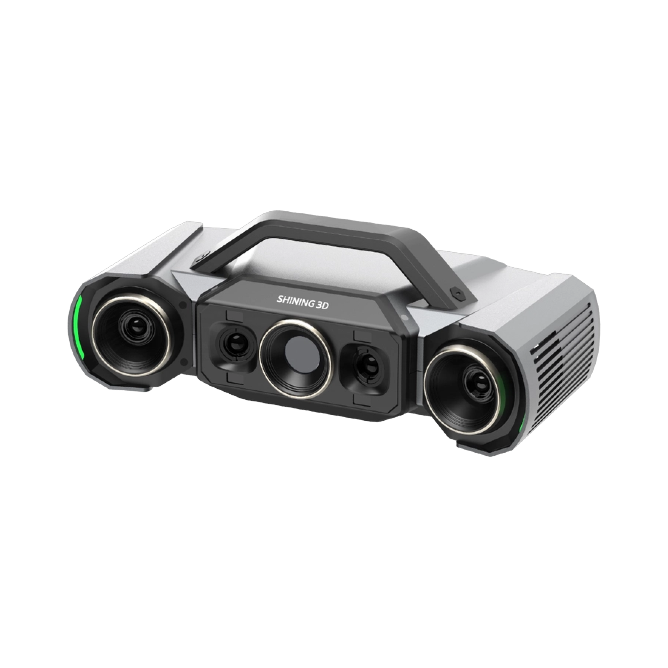

OptimScan Q9 HD
OptimScan Q9 HD au Maroc : scanner 3D d’inspection 0,004 mm
Scanner 3D d’inspection à lumière structurée bleue : quatre caméras de 9 MP, précision jusqu’à 0,004 mm et deux champs de mesure commutables pour les petites et moyennes pièces de précision. MCE, distributeur officiel SHINING 3D au Maroc, accompagne la démonstration, le choix et la prise en main de cette solution.
OFFICIELDistributeur officiel SHINING 3D au Maroc
Démonstration au MarocIntégration & formationSupport technique MCE
MCE / OPTIMSCAN-Q9-HD
Scanners optiques / fixesFamille produit
MarocDémonstration & accompagnement
SHINING 3DFabricant
MCEConseil • intégration • formation
POINTS FORTS
Pourquoi choisir le OptimScan Q9 HD ?
Les points forts mis en avant par SHINING 3D et ce qu’ils changent concrètement pour vos applications industrielles.
Deux champs en un clic
passage du grand au petit champ sans réglage manuel d’ouverture ni de mise au point ; fusion des données dans le logiciel.
Couverture complète
fusion mono-stéréo (MSF) pour les angles et les raccords ; acquisition en moins d’une seconde par prise.
Du manuel à l’automatique

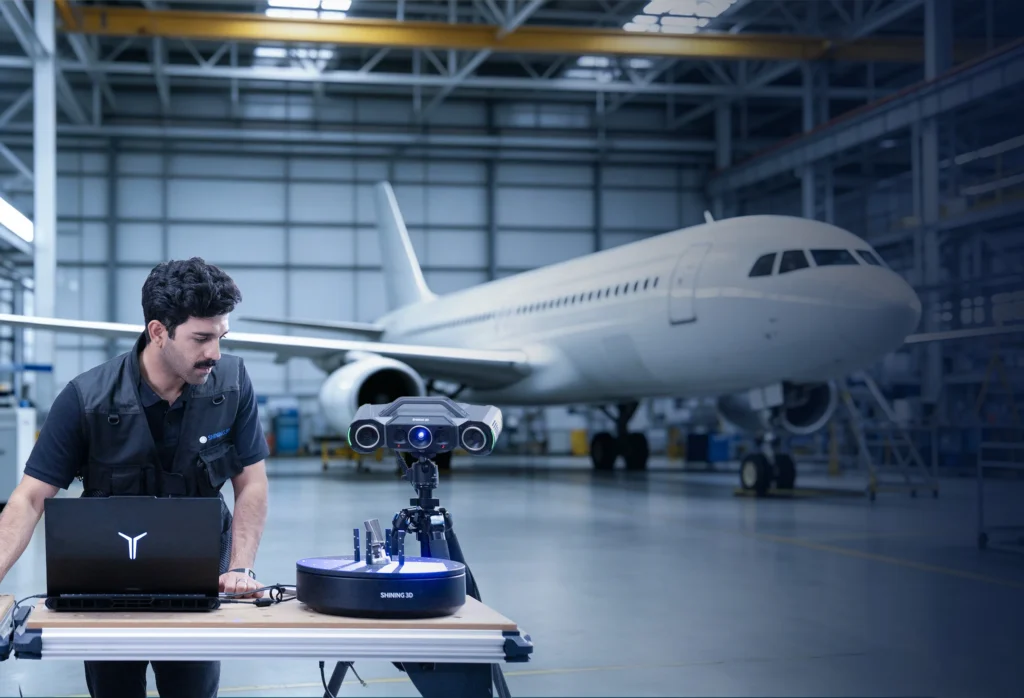

utilisation sur trépied, avec plateau tournant automatique ou intégrée à un robot.
SCANNER 3D INDUSTRIEL • MAROC
Le OptimScan Q9 HD au Maroc, avec l’accompagnement MCE
Pour l’inspection de pièces de précision, le choix dépend de la taille des pièces, des tolérances, de la cadence et du niveau d’automatisation souhaité. MCE, distributeur officiel SHINING 3D au Maroc, étudie vos pièces, organise une démonstration et accompagne l’intégration de la solution dans votre contrôle qualité.
Étudier votre application avec MCE →
Votre application d’abord.Pièce • tolérance • surface • environnement • logiciel
APPLICATIONS
Du contrôle qualité à la rétroconception.
Le choix d’un moyen de mesure dépend toujours de la pièce et du résultat attendu. Ces applications constituent les usages typiques du OptimScan Q9 HD.
Contrôle dimensionnel et GD&T de pièces usinées (carters, blocs moteurs, aubes)
Pièces embouties et tôlerie
retour élastique, inspection de premier article
Développement et réparation de moules d’injection et de fonderie
Électronique (3C), plasturgie de précision, connectique
Dispositifs médicaux et pièces de petite taille
Inspection automatisée en ligne avec robot
Numérisation de patrimoine (gravures, reliefs)
DE LA CAPTURE À LA DÉCISION
Une donnée 3D exploitable dans votre workflow industriel.
L’objectif n’est pas seulement de scanner une pièce. Le flux doit produire une donnée adaptée au contrôle, à la comparaison avec la CAO, à l’analyse dimensionnelle ou à la reconstruction numérique.
- 01 Acquisition 3D
- 02 Maillage & préparation
- 03 Inspection ou rétroconception
- 04 Rapport / donnée exploitable
DONNÉES TECHNIQUES
Caractéristiques du OptimScan Q9 HD.
Données constructeur (brochure SHINING 3D V1.0, mai 2026), susceptibles d’évoluer. Pas de capture de texture couleur.
FabricantSHINING 3D
GammeOptimScan (Metrology)
TypeScanner 3D optique d’inspection (lumière structurée)
Champ de mesureGrand champ : 220 × 150 mm • Petit champ : 80 × 50 mm
PrécisionGrand champ : 0,01 mm • Petit champ : 0,004 mm
Distance entre pointsGrand champ : 0,06 mm • Petit champ : 0,03 mm
Distance de travailGrand champ : 600 mm • Petit champ : 200 mm
Profondeur de champGrand champ : 120 mm • Petit champ : 30 mm
Résolution4 × 9 MP
Source lumineuseLED bleue
Poids3,6 kg
Dimensions366 × 162 × 132 mm
Câble de données5 m
Fonctionnement0 à 40 °C ; 10 à 90 % HR
CertificationsCE, FCC, RoHS, WEEE, KC, FDA, UKCA, IP50, TELEC, TISAX
Essai de réceptionVDI/VDE 2634 partie 2 et ISO 10360 (laboratoire de précision SHINING 3D)
Caméras4 × 9 MP
MCE AU MAROC
Le produit compte. Son intégration dans votre besoin compte davantage.
Analyse du besoin
Pièce, dimensions, tolérances, surface, cadence et environnement sont cadrés avant le choix de la solution.
Démonstration
Validez le workflow sur une application représentative avant de décider.
Intégration & formation
MCE accompagne la prise en main de l’équipement et l’intégration dans votre chaîne de mesure.
Support technique
Un interlocuteur local pour accompagner vos questions techniques et l’évolution de votre usage.
QUESTIONS FRÉQUENTES
OptimScan Q9 HD au Maroc.
Les premières réponses avant d’étudier votre application avec notre équipe.
MCE est distributeur officiel SHINING 3D au Maroc. Vous pouvez demander un devis, une démonstration ou un échange technique afin de valider le OptimScan Q9 HD pour votre application.
Oui. MCE peut organiser une démonstration selon vos pièces, leurs dimensions, l’état de surface et le résultat attendu.
SHINING 3D le destine notamment à : contrôle dimensionnel et gd&t de pièces usinées, pièces embouties et tôlerie, développement et réparation de moules d’injection et de fonderie. L’adéquation finale dépend de vos pièces, de la précision visée et de votre workflow logiciel.
Selon SHINING 3D : Logiciel OptimScan : modèles de numérisation, détection de vibrations, contrôle de température, découpe de fond ; SHINING3D Inspect (option) : comparaison, coupes, éléments, cotes, jauges, rapports ; Compatible PolyWorks, Geomagic Control X, Geomagic Design X, EXModel Pro, BlueStar Mapping. MCE vous conseille sur le logiciel adapté à votre usage.

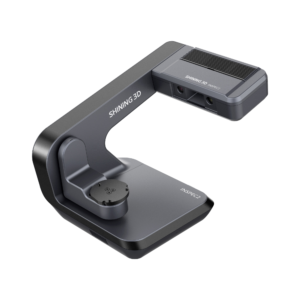

PRODUITS ASSOCIÉS
Comparer d’autres solutions.
Explorez des équipements proches avant de sélectionner la configuration la plus adaptée à votre application.
VOTRE APPLICATION
Le OptimScan Q9 HD correspond-il réellement à votre besoin ?
Envoyez-nous une photo, un plan ou quelques informations sur la pièce. MCE vous aide à cadrer la solution de mesure adaptée.
