Précision de métrologie
précision de numérisation jusqu’à 0,02 mm (avec cibles) et précision volumétrique de 0,02 + 0,015 mm/m en mode photogrammétrie intégrée.
SCANNER 3D LASER PORTABLE • MÉTROLOGIE

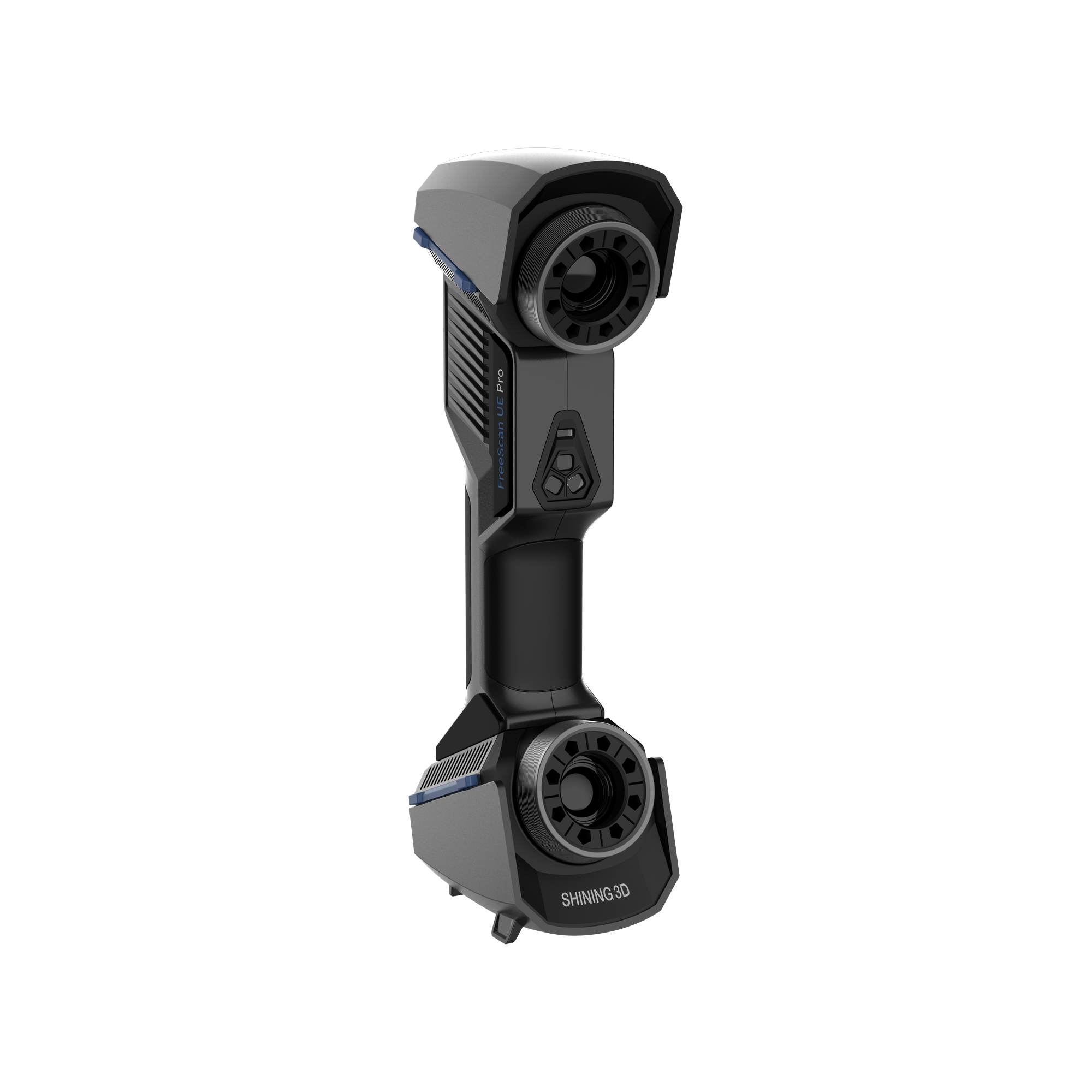

FreeScan UE Pro
FreeScan UE Pro au Maroc : scanner 3D laser de métrologie
Scanner 3D laser portable de métrologie : précision jusqu’à 0,02 mm, vitesse de 1 850 000 points/s, trois modes laser et photogrammétrie intégrée pour le contrôle de pièces de petite à grande taille. MCE, distributeur officiel SHINING 3D au Maroc, accompagne la démonstration, le choix et la prise en main de cette solution.
OFFICIELDistributeur officiel SHINING 3D au Maroc
Démonstration au MarocIntégration & formationSupport technique MCE
MCE / FREESCAN-UE-PRO
Scanners laser portablesFamille produit
MarocDémonstration & accompagnement
SHINING 3DFabricant
MCEConseil • intégration • formation
POINTS FORTS
Pourquoi choisir le FreeScan UE Pro ?
Les points forts mis en avant par SHINING 3D et ce qu’ils changent concrètement pour vos applications industrielles.
Trois modes laser
26 lignes laser pour les grandes surfaces, 7 lignes parallèles pour les détails fins, une ligne unique pour les trous profonds et les poches.
Photogrammétrie intégrée (VPG)
la photogrammétrie vidéo brevetée de SHINING 3D fige la position des cibles sans cibles codées, pour les pièces volumineuses.
Détails fins
caméras industrielles de 3,2 MP associées au mode 7 lignes parallèles.
SCANNER 3D INDUSTRIEL • MAROC
Le FreeScan UE Pro au Maroc, avec l’accompagnement MCE
Choisir un scanner 3D portable ne se résume pas à comparer une fiche technique : taille des pièces, tolérances, états de surface, environnement de mesure et logiciel d’inspection orientent le choix. MCE, distributeur officiel SHINING 3D au Maroc, accompagne votre projet de l’analyse du besoin à la démonstration, la mise en service et la formation.
Étudier votre application avec MCE →
Votre application d’abord.Pièce • tolérance • surface • environnement • logiciel

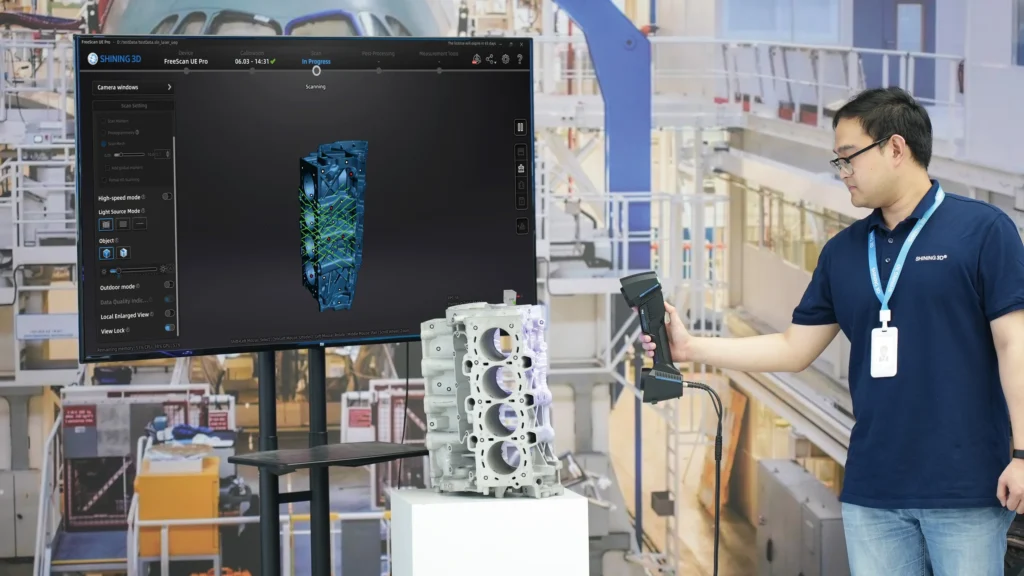

APPLICATIONS
Du contrôle qualité à la rétroconception.
Le choix d’un moyen de mesure dépend toujours de la pièce et du résultat attendu. Ces applications constituent les usages typiques du FreeScan UE Pro.
Contrôle de carrosseries et analyse d’écarts de surface
Contrôle de position des trous sur pièces en tôle

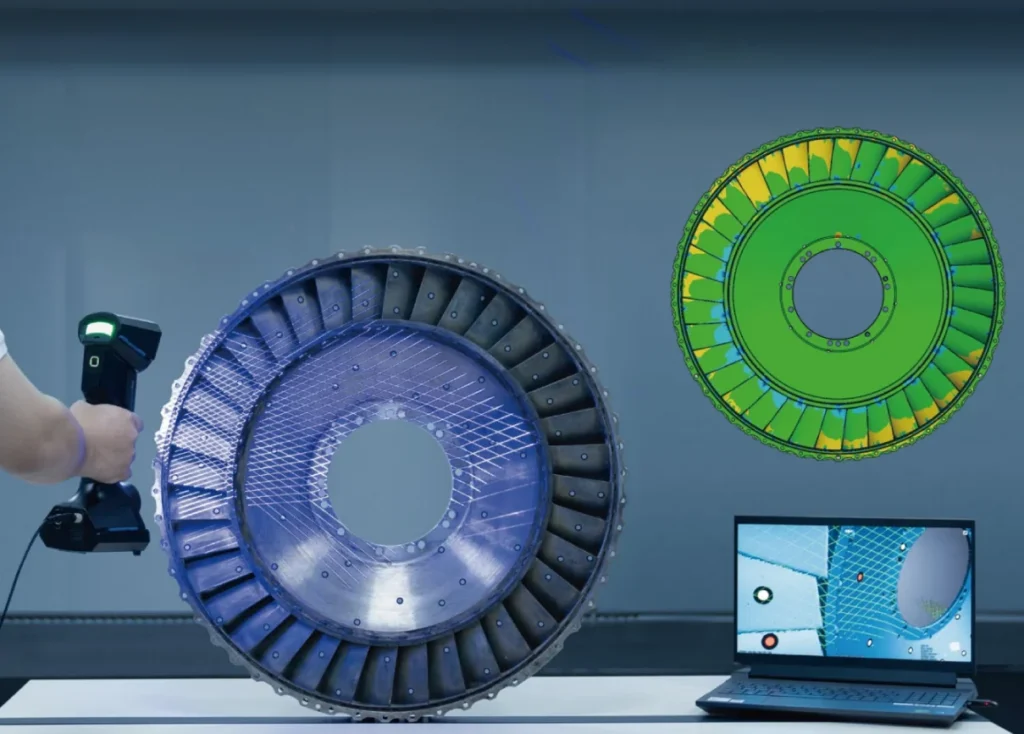

Inspection de pièces de fonderie, d’outillages et de moules
Numérisation de grands composants (aéronautique, énergie, ferroviaire, naval)
Détection de déformations et d’usure (turbines, outils de forage)
Rétroconception de pièces mécaniques
DE LA CAPTURE À LA DÉCISION
Une donnée 3D exploitable dans votre workflow industriel.
L’objectif n’est pas seulement de scanner une pièce. Le flux doit produire une donnée adaptée au contrôle, à la comparaison avec la CAO, à l’analyse dimensionnelle ou à la reconstruction numérique.
- 01 Acquisition 3D
- 02 Maillage & préparation
- 03 Inspection ou rétroconception
- 04 Rapport / donnée exploitable
DONNÉES TECHNIQUES
Caractéristiques du FreeScan UE Pro.
Précision volumétrique mesurée selon VDI/VDE 2634 partie 3 / ISO 10360 dans le laboratoire de SHINING 3D (20 ± 0,5 °C, 40–60 % HR). Données constructeur, susceptibles d’évoluer.
FabricantSHINING 3D
GammeFreeScan (Metrology)
TypeScanner 3D laser portable
Source lumineuse26 lignes laser + 1 ligne (laser bleu) ; 7 lignes parallèles (mode fin)
Précision de numérisationjusqu’à 0,02 mm
Précision volumétrique0,02 + 0,03 mm/m (standard) ; 0,02 + 0,015 mm/m (photogrammétrie intégrée)
Vitesse de numérisation1 850 000 points/s
Champ de vision max.600 × 550 mm
Distance de travail300 mm (multi-lignes / ligne unique) ; 200 mm (mode fin)
Profondeur de champ170 – 680 mm
Distance entre points0,01 – 10 mm
Classe laserClasse II (sans danger pour les yeux)
ConnexionUSB 3.0
Dimensions298 × 103,5 × 74,5 mm
Poids840 g
Alimentation12 V, 5,0 A
Température / humidité de fonctionnement-20 à 40 °C ; 10 à 90 %
CertificationsCE, FCC, RoHS, WEEE, KC, FDA, UKCA, IP50, TISAX
Vérification de la précisionVDI/VDE 2634 partie 3 (laboratoire de précision SHINING 3D)
MCE AU MAROC
Le produit compte. Son intégration dans votre besoin compte davantage.
Analyse du besoin
Pièce, dimensions, tolérances, surface, cadence et environnement sont cadrés avant le choix de la solution.
Démonstration
Validez le workflow sur une application représentative avant de décider.
Intégration & formation
MCE accompagne la prise en main de l’équipement et l’intégration dans votre chaîne de mesure.
Support technique
Un interlocuteur local pour accompagner vos questions techniques et l’évolution de votre usage.
QUESTIONS FRÉQUENTES
FreeScan UE Pro au Maroc.
Les premières réponses avant d’étudier votre application avec notre équipe.
MCE est distributeur officiel SHINING 3D au Maroc. Vous pouvez demander un devis, une démonstration ou un échange technique afin de valider le FreeScan UE Pro pour votre application.
Oui. MCE peut organiser une démonstration selon vos pièces, leurs dimensions, l’état de surface et le résultat attendu.
SHINING 3D le destine notamment à : contrôle de carrosseries et analyse d’écarts de surface, contrôle de position des trous sur pièces en tôle, inspection de pièces de fonderie, d’outillages et de moules. L’adéquation finale dépend de vos pièces, de la précision visée et de votre workflow logiciel.
Selon SHINING 3D : Logiciel d’acquisition FreeScan (fourni) ; Inspection : SHINING3D Inspect, PolyWorks Inspector, Geomagic Control X ; Rétroconception : EXModel Pro, Geomagic Design X. MCE vous conseille sur le logiciel adapté à votre usage.

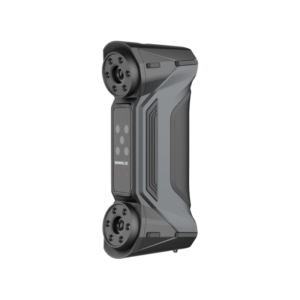

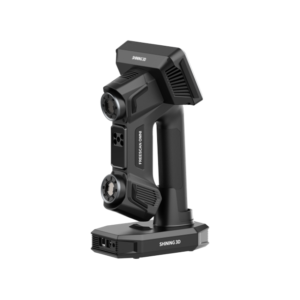

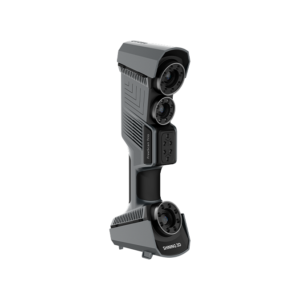

PRODUITS ASSOCIÉS
Comparer d’autres solutions.
Explorez des équipements proches avant de sélectionner la configuration la plus adaptée à votre application.
VOTRE APPLICATION
Le FreeScan UE Pro correspond-il réellement à votre besoin ?
Envoyez-nous une photo, un plan ou quelques informations sur la pièce. MCE vous aide à cadrer la solution de mesure adaptée.
