Sans cibles

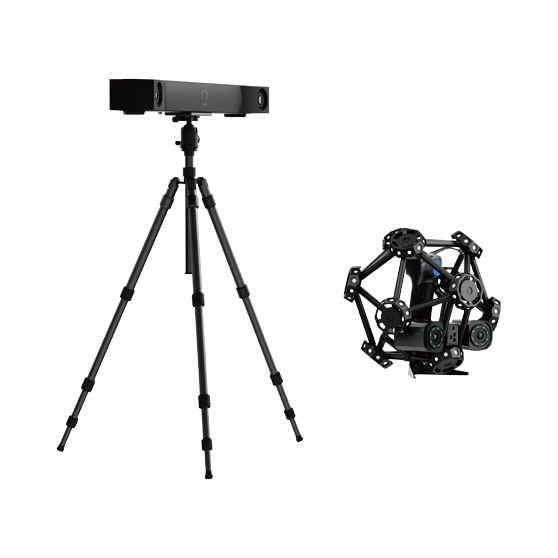

le traceur FreeTrak suit le scanner TE25 en temps réel ; mode cibles également disponible.
SUIVI OPTIQUE 3D • GRANDS VOLUMES
FreeScan Trak Pro2
FreeScan Trak Pro2 au Maroc : mesure 3D par suivi optique
Système optique de mesure 3D à suivi dynamique : traceur FreeTrak et scanner TE25 pour numériser sans cibles avec une précision de 0,023 mm, jusqu’à 3 070 000 points/s. MCE, distributeur officiel SHINING 3D au Maroc, accompagne la démonstration, le choix et la prise en main de cette solution.
OFFICIELDistributeur officiel SHINING 3D au Maroc
Démonstration au MarocIntégration & formationSupport technique MCE
MCE / FREESCAN-TRAK-PRO2
Tracking / suivi optiqueFamille produit
MarocDémonstration & accompagnement
SHINING 3DFabricant
MCEConseil • intégration • formation
POINTS FORTS
Pourquoi choisir le FreeScan Trak Pro2 ?
Les points forts mis en avant par SHINING 3D et ce qu’ils changent concrètement pour vos applications industrielles.
Précision de métrologie
0,023 mm ; 0,062 mm sur 9,6 m³ et 0,072 mm sur 17,6 m³.
Trois modes laser
50 lignes croisées, 7 lignes parallèles et ligne unique pour les trous profonds (rapport 1:4).
Palpage en option
palpeur FreeProbe pour mesurer des éléments géométriques sans maillage.
SCANNER 3D INDUSTRIEL • MAROC
Le FreeScan Trak Pro2 au Maroc, avec l’accompagnement MCE
Pour les grandes pièces et les environnements d’atelier, le choix d’un système de suivi optique dépend du volume de mesure, de la précision visée, de la mobilité et de l’intégration dans votre chaîne d’inspection. MCE, distributeur officiel SHINING 3D au Maroc, cadre votre besoin, organise la démonstration et accompagne la mise en service et la formation.
Étudier votre application avec MCE →
Votre application d’abord.Pièce • tolérance • surface • environnement • logiciel
APPLICATIONS

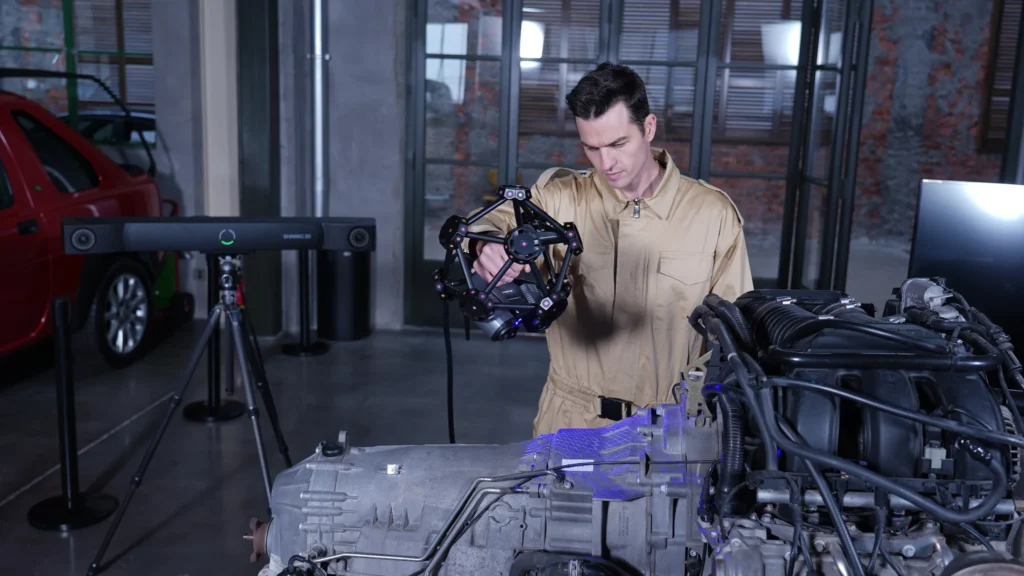

Du contrôle qualité à la rétroconception.
Le choix d’un moyen de mesure dépend toujours de la pièce et du résultat attendu. Ces applications constituent les usages typiques du FreeScan Trak Pro2.
Automobile

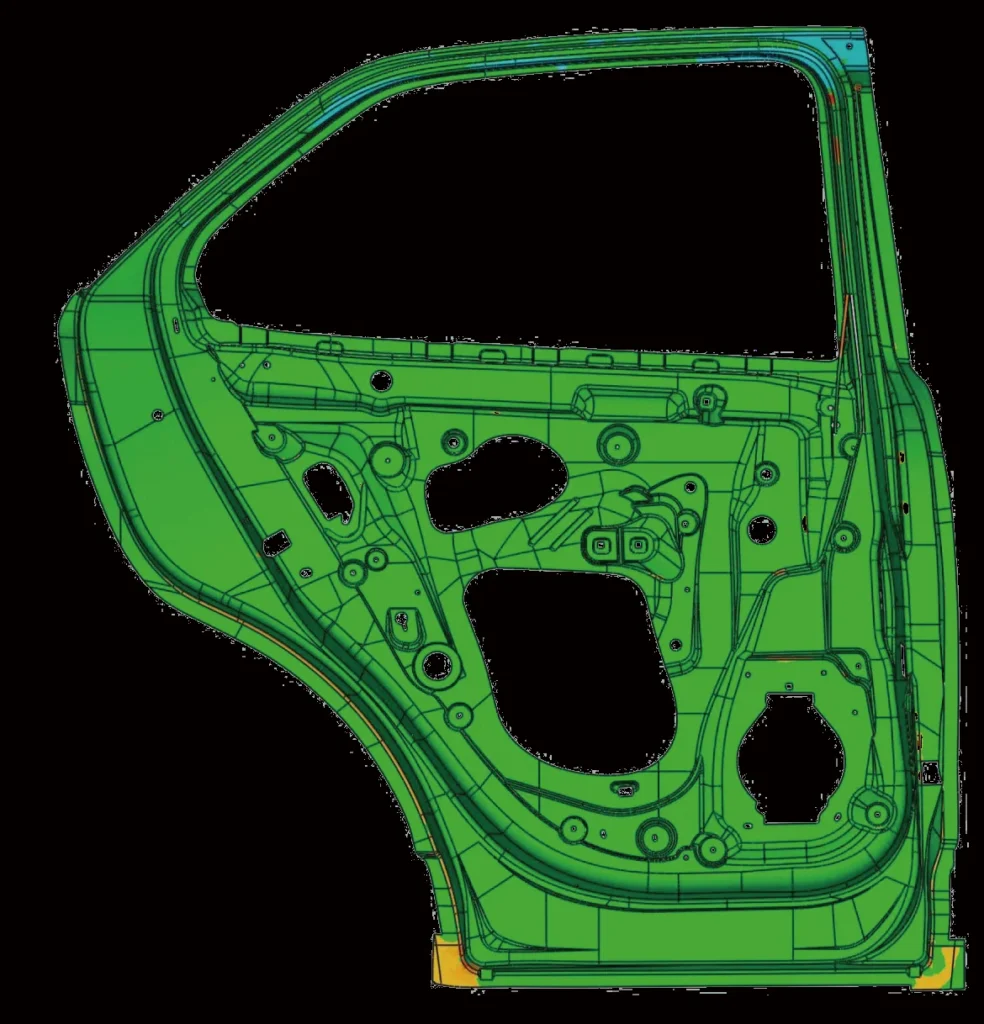

caisses en blanc, portes, bacs de batteries, tôlerie
Aéronautique
moteurs, ailes, fuselages
Turbines et outils de forage
Ferroviaire et naval ; rétroconception
DE LA CAPTURE À LA DÉCISION
Une donnée 3D exploitable dans votre workflow industriel.
L’objectif n’est pas seulement de scanner une pièce. Le flux doit produire une donnée adaptée au contrôle, à la comparaison avec la CAO, à l’analyse dimensionnelle ou à la reconstruction numérique.
- 01 Acquisition 3D
- 02 Maillage & préparation
- 03 Inspection ou rétroconception
- 04 Rapport / donnée exploitable
DONNÉES TECHNIQUES
Caractéristiques du FreeScan Trak Pro2.
Données constructeur (brochure SHINING 3D V1.2, novembre 2025), susceptibles d’évoluer.
FabricantSHINING 3D
GammeFreeScan Trak (Metrology)
TypeSystème optique de mesure 3D à suivi dynamique
Précision0,023 mm
Précision volumétrique9,6 m³ : 0,062 mm ; 17,6 m³ : 0,072 mm
Avec photogrammétrie0,044 mm + 0,012 mm/m
Vitesse de numérisationjusqu’à 3 070 000 points/s
Modes laser (TE25)50 lignes croisées ; 7 lignes parallèles ; 1 ligne
Champ de vision max.650 × 580 mm
Distance entre points0,01 – 10 mm
Distance de travail / profondeur300 mm / 400 mm
Taille d’objet recommandée0,1 – 10 m
PoidsFreeTrak 7,2 kg ; TE25 1,47 kg
ConnexionUSB 3.0, Wi-Fi (802.11n/ac), Ethernet (802.3ab)
Fonctionnement-10 à 40 °C ; 10 à 90 % HR
CertificationsCE, FCC, RoHS, WEEE, KC, FDA, UKCA, TISAX
Vérification de la précisionVDI/VDE 2634 partie 3 (laboratoire de précision SHINING 3D)
StatutAncienne génération (non listée)
MCE AU MAROC
Le produit compte. Son intégration dans votre besoin compte davantage.
Analyse du besoin
Pièce, dimensions, tolérances, surface, cadence et environnement sont cadrés avant le choix de la solution.
Démonstration
Validez le workflow sur une application représentative avant de décider.
Intégration & formation
MCE accompagne la prise en main de l’équipement et l’intégration dans votre chaîne de mesure.
Support technique
Un interlocuteur local pour accompagner vos questions techniques et l’évolution de votre usage.
QUESTIONS FRÉQUENTES
FreeScan Trak Pro2 au Maroc.
Les premières réponses avant d’étudier votre application avec notre équipe.
MCE est distributeur officiel SHINING 3D au Maroc. Vous pouvez demander un devis, une démonstration ou un échange technique afin de valider le FreeScan Trak Pro2 pour votre application.
Oui. MCE peut organiser une démonstration selon vos pièces, leurs dimensions, l’état de surface et le résultat attendu.
SHINING 3D le destine notamment à : automobile, aéronautique, turbines et outils de forage. L’adéquation finale dépend de vos pièces, de la précision visée et de votre workflow logiciel.
Contactez MCE pour confirmer la disponibilité du FreeScan Trak Pro2 et comparer avec les systèmes de suivi FreeScan Trak plus récents, comme le Trak ProW+ ou la série Trak Nova.
PRODUITS ASSOCIÉS
Comparer d’autres solutions.
Explorez des équipements proches avant de sélectionner la configuration la plus adaptée à votre application.
VOTRE APPLICATION
Le FreeScan Trak Pro2 correspond-il réellement à votre besoin ?
Envoyez-nous une photo, un plan ou quelques informations sur la pièce. MCE vous aide à cadrer la solution de mesure adaptée.
